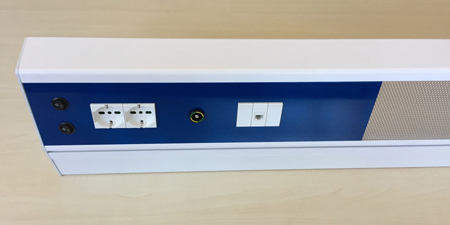

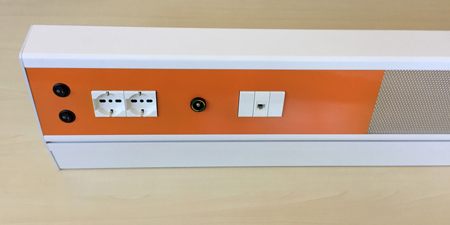

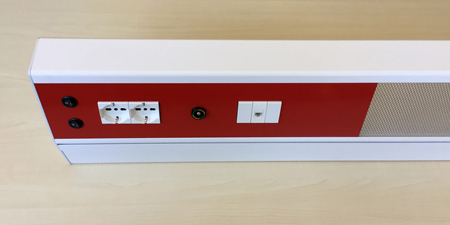

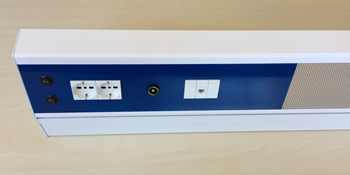

Cal A



CAL A è iscritto al Repertorio dei Dispositivi Medici del Ministero della Salute con numero progressivo attribuito 326424. CAL A è un Dispositivo Medico marcato CE secondo la direttiva 93/42CEE ed è costruito e collaudato in Italia.

I testaletto della serie CAL A sono la perfetta sintesi di qualità, funzionalità e prezzo. Studiati per integrarsi perfettamente nelle degenze ospedaliere sono realizzati in estruso di alluminio e possono essere accessoriati con canali per il contenimento dei servizi elettrici o gas medicinali.

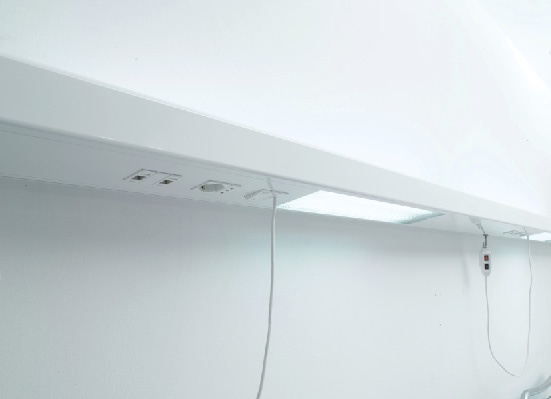

Normalmente equipaggiato con prese elettriche, telefoniche, gas medicinali, viene proposto anche con impianto chiamata infermieri ed integrato da sorgenti luminose dirette, indirette e notturne per l'illuminazione dell'ambiente, per la lettura e la luce visita per lo staff medico. In sostanza la serie CAL è progettata per ottemperare a tutte le esigenze richieste ad un dispositivo medico per degenza ospedaliera, nel rispetto delle norme vigenti.

EMISSIONI LUMINOSE
L'illuminazione a LED è realizzata con moduli ad alta efficienza luminosa. Questi sono dimensionati dal nostro ufficio tecnico per fornire emissioni luminose su misura in base alle caratteristiche dell’ambiente. Sull'apparecchio sono installati moduli che garantiscono una lunghissima vita del prodotto con alta efficienza luminosa e basso consumo (più luce generata con meno watt utilizzati). La luce è chiara e brillante, la percezione dell' occhio umano è di una illuminazione naturale. La temperatura di colore è calibrata per offrire il miglior compromesso tra il benessere del paziente e la necessità operativa del reparto. L'emissione luminosa, su richiesta, può essere “dimmerata”, lasciando scegliere al fruitore dell’ambiente quanto illuminarlo. L'illuminazione generale indiretta viene realizzata, normalmente, con moduli LED, oppure con una o due lampade fluorescenti T8 o T5, di potenza e lunghezza diversa in base alle necessità e alla dimensione del trave. L'ottica di copertura in metacrilato prismatizzato, fissata al coperchio superiore, protegge le lampade dalla polvere. La luce di lettura, con sistema ottico in metacrilato prismatizzato, è realizzata con moduli LED, oppure, con una lampada fluorescente T8 o T5. La luce per visita medica è realizzata con moduli LED, oppure, con l’accensione contemporanea di due lampade fluorescenti T8 o T5. In CAL A è prevista infine la possibilità di montare una striscia di led di colore blu, per l'orientamento durante le ore notturne.

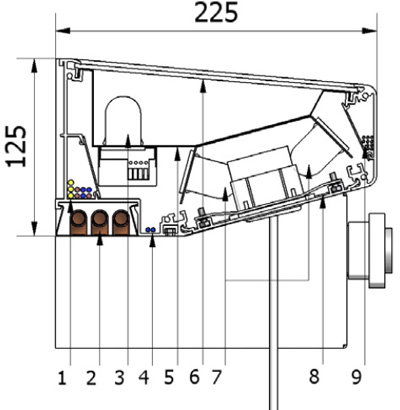

CAL A – SEZIONE
E’ la versione più compatta: in un solo profilo sono contenuti, in settori separati, i servizi elettrici, i dispositivi periferici di comunicazione e fino a tre tubazioni per i gas medicinali. Le unità terminali dei gas medicinali sono inserite in un apposito box.

CORPO
Unità modulare compatta fino a 6,4 metri di lunghezza in un unico pezzo, contiene le installazioni necessarie per i servizi di elettrotecnica, illuminotecnica, tecnica delle comunicazioni e dei gas medicinali. E’ realizzato in profilato di alluminio estruso con testate laterali a bordi arrotondati in alluminio. E’ possibile applicare alla trave principale uno o più canali in estruso di alluminio per il contenimento di servizi elettrici o di gas medicinali aggiuntivi, separati così dalle dotazioni di base.

Dettagli tecnici:
1. Conduttori tensione di rete
2. Tubazioni gas
3. Luce indiretta
4. Cavi trasmissione dati
5. Riflettore per illuminazione
6. Ottica luce superiore
7. Luce diretta visita e lettura
8. Ottica luce inferiore
9. Conduttori di bassa tensione

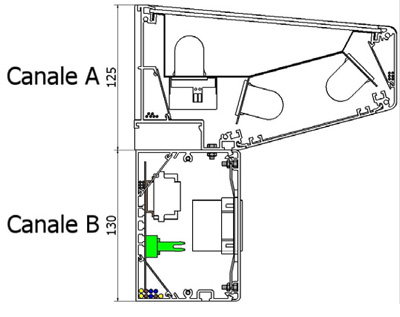

CAL A+B
Il canale tipo B, grazie alla sua ampiezza, consente l’utilizzo di una elevata quantità di servizi elettrici in una trave di lunghezza contenuta.

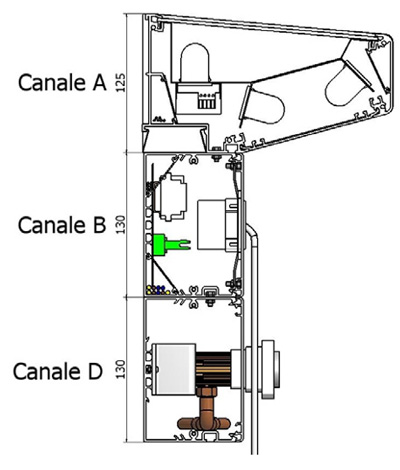

CAL A+B+D
Il canale tipo D viene utilizzato per razionalizzare la distribuzione dei gas medicinali nel testaletto; opportune staffe consentono il fissaggio delle unità terminali.

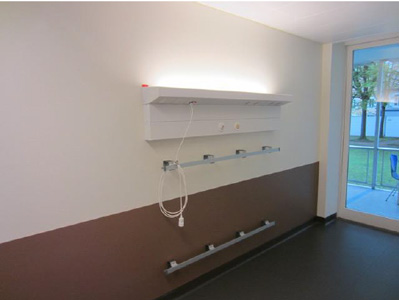

INSTALLAZIONE
CAL A viene fissato a parete tramite l’utilizzo di viti e tasselli adatti al tipo di muratura ad un'altezza consigliata di 1750 mm. (asse Cal A) da terra.



DOTAZIONI E IMPIANTI
CAL A è un'unità elettrica pronta per l'allacciamento ad un punto centrale, con prese ed interruttori già cablati fino alla morsettiera centrale di allacciamento. Le dotazione elettriche possono essere scelte tra tutte le serie presenti sul mercato, senza alcun vincolo se non quello di verificarne la compatibilità in fatto di ingombri meccanici con la struttura e la dimensione di CAL A.







PROGETTAZIONE
Per una corretta identificazione delle caratteristiche primarie di CAL A si consiglia di:
- Stabilire la configurazione illuminotecnica più idonea;
- Definire la lunghezza totale della trave;
- Definire se l'alimentazione è destra o sinistra;
- Definire la posizione del comodino;
- Definire i servizi elettrici ritenuti necessari

Questi dati verranno esaminati ed elaborati dal nostro Ufficio Tecnico che provvederà a fornire disegni esecutivi meccanici ed elettrici relativi al progetto, adattandoli, se necessario, alle esigenze costruttive e normative del caso.
