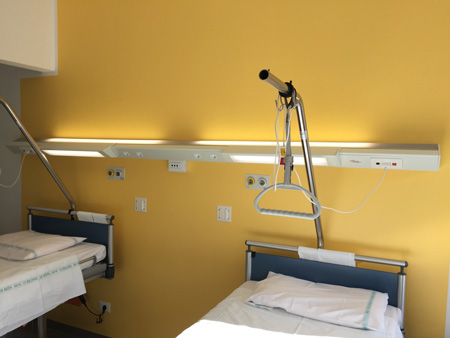

Cal Z - design by Andrea Rovatti



CAL Z è iscritto al Repertorio dei Dispositivi Medici del Ministero della Salute con numero progressivo attribuito 1117258 CAL Z è un Dispositivo Medico marcato CE secondo la direttiva 93/42CEE ed è costruito e collaudato in Italia.

CAL Z è un prodotto dal moderno design, che miscela un'estetica personalizzabile nelle finiture; è realizzato in estruso di alluminio di ampia sezione in modo da offrire un maggior spazio all'interno della trave per il passaggio delle tubazioni dei gas medicinali ed in generale una più comoda accessibilità agli impianti. Caratteristica di CAL Z il modulo dedicato all’illuminazione diretta, per la lettura e per la luce visita medica, personalizzabile in colori RAL a scelta in un’ampia gamma.

Emissioni luminose
L'illuminazione a LED è realizzata con moduli ad alta efficienza luminosa. Questi sono dimensionati dal nostro ufficio tecnico per fornire emissioni luminose su misura in base alle caratteristiche dell’ambiente. Sull'apparecchio sono installati moduli che garantiscono una lunghissima vita del prodotto con alta efficienza luminosa e basso consumo (più luce generata con meno watt utilizzati). La luce è chiara e brillante, la percezione dell’occhio umano è di una illuminazione naturale. La temperatura di colore è calibrata per offrire il miglior compromesso tra il benessere del paziente e la necessità operativa del reparto. L'emissione luminosa, su richiesta, può essere “dimmerata”, lasciando scegliere al fruitore dell’ambiente quanto illuminarlo. L'illuminazione generale indiretta viene realizzata con moduli LED, oppure con una o due lampade fluorescenti T5, di potenza e lunghezza diversa in base alle necessità e alla dimensione del trave. L'ottica di copertura in policarbonato, fissata al coperchio superiore, protegge le lampade dalla polvere. La luce di lettura, con sistema ottico policarbonato, è realizzata con moduli LED, oppure, con una lampada fluorescente T5. La luce per visita medica è realizzata con moduli LED, oppure, con l’accensione contemporanea di due lampade fluorescenti T5. In CAL Z è prevista infine la possibilità di montare una striscia di led di colore blu, per l'orientamento durante le ore notturne.





CORPO
Il corpo è un'unità modulare composta da trave portante e parte sporgente, realizzate in profilati di alluminio estruso verniciato con le testate terminali in ABS autoestinguente verniciate dello stesso colore del modulo al quale sono applicate.

La trave portante viene fornita di serie in colore grigio RAL 9006 mentre la parte sporgente può essere verniciata in vari colori a scelta fra una gamma di colori RAL. I testaletto CAL Z possono essere corredati dell’impianto di distribuzione dei gas medicinali; in questo caso sono dotati di box per le prese gas.



INSTALLAZIONE
CAL Z viene fissato a parete tramite l’utilizzo di viti e tasselli appropriati al tipo di muratura ad un'altezza consigliata di 1750 mm (asse Cal Z) da terra.



DOTAZIONI E IMPIANTI
CAL Z è un'unità elettrica pronta per l’allacciamento ad un punto centrale, con prese ed interruttori già cablati fino alla morsettiera centrale di allacciamento.
Le dotazioni elettriche possono essere scelte tra tutte le serie presenti sul mercato, senza alcun vincolo se non quello di verificarne la compatibilità in fatto di ingombri meccanici con la struttura e la dimensione di CAL Z.

PROGETTAZIONE
Per una corretta identificazione delle caratteristiche primarie di CAL Z, si consiglia di:
- stabilire la configurazione illuminotecnica più idonea;
- definire se l’alimentazione è destra o sinistra;
- definire la posizione del comodino;
- definire i servizi elettrici ritenuti necessari
- definire la finitura della parte sporgente.


Questi dati verranno esaminati ed elaborati dal nostro Ufficio Tecnico, che provvederà a fornire disegni esecutivi meccanici ed elettrici relativi al progetto, adattandoli, se necessario, alle esigenze costruttive e normative del caso. Questi dati verranno esaminati ed elaborati dal nostro Ufficio Tecnico, che provvederà a fornire disegni esecutivi meccanici ed elettrici relativi al progetto, adattandoli, se necessario, alle esigenze costruttive e normative del caso.
